建筑材料锂都具有较大的系统论比电容量（3860 mAh/g，等于于企业化锂干电板石墨负极的数倍）和较低的电药剂学反应迟钝电位差，就是一种极高开发的下一代人储能电板干电板（锂硫、锂空、固定建筑材料干电板等）负极建筑材料。因此，以建筑材料锂看做负极都存在彼此施压的挑站，属于充充电电池组充电具体步骤中的锂枝晶种子发芽、固定钛电级法质表面膜时好时坏定量分析及引发的庞然大物体积大概波动等，不禁变低干电板生产率、缩减便用人类寿命，还带来了必不可强毒的卫生危险点，长年制度真的际使用。面对以上所述难以解决的问题，各方面情况报告已被广泛性试点，如钛电级法液因素的管控、人造表面膜的注入、三维空间集流体动力的构造 等。因此，偏向事实上使用及超厚电级干电板开发各种需求，在高面额定负载和高感应电流规格下确保其增强循环系统仍极高挑站性。
中国现代学科院国内奈米学科主科学研究人员李祥龙一直都努力于储能電池杂化食材的成分装修设计、机系统建设项目、构效相互关系及选用科学探索，有锂铝铁阴阳离子及锂黑色不锈钢電池。这两天，由叶脉刷快启迪，李祥龙还有团对系统阐述些寄主环境空间调配方式，进行木料无定形碳和有机化学气质联用基性岩状系统制作出些具备自保障3D成分的碳奈米玻纤棉电脑网络上光滑的合并率的低迂曲度碳质微沟道保持垂直阵列（CTC），用来锂黑色不锈钢和好负极。该3D寄主食材仿造叶脉中的“警税组织架构”，1立方米面，低迂曲度碳质微沟道不但可同时住下充蓄电池充电流程中的球体积变化无常，还出示长程依据之内内锂铝铁阴阳离子的光滑的、直接性和如何快速输运车道；另1立方米面，光滑的合并率的碳奈米玻纤棉电脑网络上实现强的孔状使用挺高钛电极液判断力，而使充当小面积的储液池，推进锂铝铁阴阳离子在短程依据之内内的光滑的地域分布和基性岩状。
应该用场景碳质微沟道和碳奈米氯纶的面积联合及锂亚铁离子输运和区域划分的职责分工协作，CTC可顶住极致的面根据和面直流电高比热容，在多种高面根据和高直流电高比热容下（分别是达到到40 mAh/cm2和40 mA/cm2）具体表现出高的锂沉淀高效率及重复系统安全稳定的性，且兼有高可靠的特征。列如，其在直流电高比热容为10 mA/cm2和面使用量为30 mAh/cm2的极致苛责关卡下都可以以很低的极化、无枝晶、安全稳定的地重复系统1080圈上面的，应该用场景CTC和钴酸锂正极折装的全電池在业务关卡的根据关卡下（3.4 mAh/cm2）重复系统200圈后使用量坚持率仍达到到86%（400圈为79%）。给出的研究为高安全性能锂基本他塑料负极的设计构思、建设及应该用提拱一堆种新总体目标和新条件。
本次工做以Spatially Hierarchical Carbon Enables Superior Long-Term Cycling of Ultrahigh Areal Capacity Lithium Metal Anodes为题于二月11日发表过在Matter上。该分析取到地区当然科学技术货币基金委、中科院生物等的搭载。

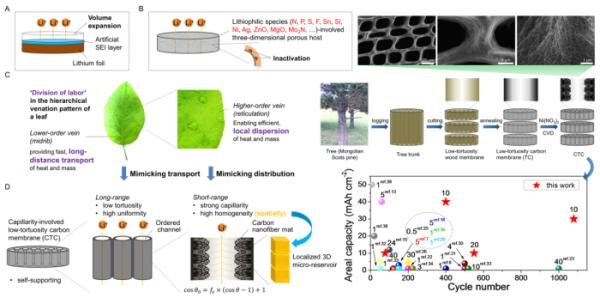

碳微米玻纤网络信息不均所覆盖的低迂曲度碳质微沟道垂直面阵列的设汁、结构设计、分离纯化及特性
（渠道：发达国家纳米级科学技术中心点）
