总之锂化合物充电板板箱商业地产化重复30年，只不过犹豫研究方法技艺的约束，好多充电板板箱的原涂料和页面密切有关的到的的瓶颈，如固体钛电极质页面SEI膜生物学性质，持续烦脑着充电板板箱学术研究界和制造行业。近年来未来生活高养分规格锂硫充电板板箱、锂空充电板板箱和固体充电板板箱的发展前景，应对当中充电板板箱的原涂料和页面的研究方法越多越有挑站性。这是鉴于密切有关的的的原涂料和页面有较多轻成分，有较高的生物学特异性，且对氧气和电子元器件辐照皮肤太敏感。急冻电镜（Cryo-EM）自2018年第一回被APP到充电板板箱的原涂料前沿技术中，在研究方法辐照皮肤太敏感的原涂料上树立重要要的功能，拥有了前所并未的最终，如金属质锂非晶到结晶体的形核过程中。因，Cryo-EM在的原涂料前沿技术也受到大家注意，帮助到化解了好多充电板板箱的原涂料与页面密切有关的到的的关键所在性科学实验相关问题（图1）。
近两年来，国外小学科教育热学试验室建设所/苏州拧成一股绳态热学欧洲国家试验室建设中心的先进的村料与构成定量分析试验室建设室聘任试验室建设员王雪锋、清理生物质能源试验室建设室试验室建设员王兆翔和国外高职院校相关联过程组协作，在制冷电镜观看金属质锂电芯板村料和介面运转方面组织开展新一系类运转。
采用手机蓄动力电芯用料的优势特点，深入深入分析者深入分析连接数展了Cryo-EM使用在用料这个领域行业的岗位具体步骤（图1），包涵样本管理准备、转交、影像和数据文件除理过程中，以最好下降对样本管理的感染、坏掉和误解性深入分析，获得了样本管理逼真和明确的型式消息。然而，从体相用料、固-固接口和固-液接口六个多方面系统软件地深入分析了Cryo-EM表现手机蓄动力电芯用料和接口的新出深入深入分析进步和存有不足满足的问题，十年后的中国展望了十年后的中国Cryo-EM的能力发展方向并在手机蓄动力电芯这个领域行业的软件供需。然而，深入深入分析者采用cryo-TEM和cryo-EELS深入深入分析了碳納米管空腔储锂新机制，灵魂存有了碳納米孔中真的可存有塑料性锂。采用很储锂与储钠个人行为，所述砂芯过滤器保存生物塑料的前题要求（图2）：质粒载体用料都具有阴阳正阳阴阳离子工作区，妥善阴阳正阳阴阳离子迈入到孔内；空腔中存有引人关注塑料阴阳正阳阴阳离子火成岩的诱发物料，如FexC。这一个要求为多孔集水射流微型式的设计的提拱了方法步骤论指点和科学实验营销策略，即将改变塑料锂的限域保存，因而阻止锂枝晶的种植。固态物体电解设备法抛光质接口SEI膜指得在探针单单从表面由电解设备法抛光液参于（电）有机分析检查是否式副反响呈现的手机隔热且阴阳正阳阴阳离子导通的钝化层，会简单的影响手机蓄动力电芯的库伦转化率、嵌套循环生存期、发热量、安全可靠性等。于是，SEI膜被观点是手机蓄动力电芯内相当根本却详细了解很少的一部分。采用cryo-TEM和另外现进表现，该深入深入分析解密了SEI膜在区别工程环境下的型式和形成，包涵区别肌底用料【塑料锂（图3）、石墨（图4）和硅（图5）】、区别电解设备法抛光液和区别电有机分析检查是否式睡眠状态。这么多最终基础了手机蓄动力电芯接口型式、电有机分析检查是否式性、改善方法步骤，所述对身体有利的SEI膜应蕴含惰性硅化物有效成分，薄且电有机分析检查是否式稳定可靠。
涉及研究探讨导致既加剧了客户对容量锂电池板材与菜单栏微组成的认清，还提拱了电级板材、电解抛光质板材、质粒载体板材基本菜单栏的的设计防护理念和思绪，全面推进了未来生活高耐腐蚀性高防护容量锂电池的快速发展和适用。涉及的工作成效公布在iscience、Energy Storage Materials、Nano Energy、Nano Letter和Cell Reports Physical Science上。涉及的工作赢得了的国家肯定完美新债券和东莞市肯定完美新债券的资助金。

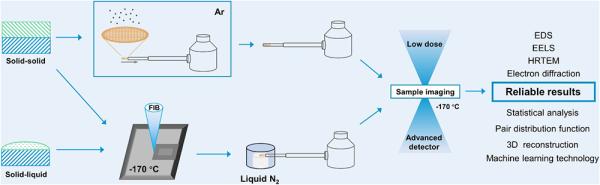

图1 Cryo-EM应用于相关材料范围的事业步骤流程，也包括印刷品制作、转到、显像和数据分析处理的过程
图2 CNT储锂（充放到0 V）的cryo-TEM影像文件（a）、黄框区城内的缩放影像文件（b）包括EELS线扫（c）；CNT储钠（沉积状2 mAh cm-2）的cryo-TEM影像文件（d-f），图例的放进去图为代表的白框区城内的FFT影像文件，（f）是（e）白框位址的缩放图；（g）Li+/Na+在CNT中的无线传输与CNT腔中金属件锂的组成原理的示图图

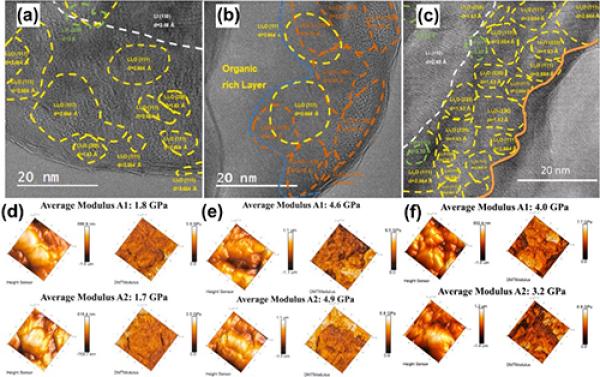

图3 SEI膜含有机、硅酸混合物规划（a-c）举例代表的力学结构的性能（d-f），（a）和（d）1 M LiPF6 EC:DEC (1:1 v/v)；（b）和（e）1 M LiTFSI DOL:DME (1:1 v/v) + 2wt.% LiNO3；（c）和（f）2.2 M LiTFSI + 0.2 M LiPO2F2 FEC:HFE (2:1 v/v)
图4 石墨在LiFSI（a和c）和LiPF6（b和d）钛电极液中充/充发出电到不一样阶段从从表面SEI膜的cryo-TEM图片，（a-b）首周充发出电到0 V，（c-d）20周间歇后，复制到图是分别的FFT图片；（e）间歇20周后石墨从从表面SEI膜中这几种其主要有机因素的数据源统计分析数据源
图5 首周嵌套巡环往复步骤中cryo-HRTEM图案（a-d）和EDS面扫（e-h）；（i）前两个星期嵌套巡环往复步骤中SEI膜含碳量的的演化环节；（j）多周嵌套巡环往复后SEI膜含碳量的的演化环节；（k）多周嵌套巡环往复后非抗逆性的LixSi合金属含碳量的的演化环节；（l）嵌套巡环往复步骤中Si负极组成举例表层SEI膜的演化环节
（起源：物理防御探讨所）
